贴片加工厂告诉你PCB拼板有哪些注意事项

发布日期:2025-01-17 14:33 浏览次数:

贴片加工厂告诉你PCB拼板有哪些注意事项


pcb拼板加工是pcba制造行业非常普遍的工艺,今天跟大家聊聊pcb拼板话题


pcb拼板注意事项

1)pcb拼板预留尺寸

pcb拼板生产,需要预留板边尺寸,方便后续pcba加工后对其分板切割

2)电气隔离

pcb之间的导电部分应有足够的绝缘间隙,避免短路

3)测试考虑

pcb拼板应预留测试点,规划测试夹具的使用

4)材料利用率

pcb拼板应该优化布局,提高材料的利用率,降低成本


pcb拼板的规则

1)电气连接

严格按照元件布局图拼板,确保电气连接正常,避免出现短路问题

2)拼板方向

通过两个板印刷相反方向进行拼接

3)边缘距离

元件之间与板边留有足够距离,为后续切割做保障

4)板间距离

板与板之间的间距保持2-3mm,防止电路板短路现象



pcb拼板与单板区别

1)元件布局密度

pcb单板通常元件种类多、数量多,pcb拼板通常板子元件焊盘数量小,所以pcb拼板的目的是提高pcba生产效率和产能

2)板子尺寸

pcb单板通常较大,上面焊盘较多,单板生产可以满足生产效率,而pcb平板通常是因板子尺寸小,元件焊盘少,所以多块小板拼接成一块较大尺寸单板,为pcba各工序工艺保证生产产能效率


如上图所示,拼板是多块小板拼接成一块大板,pcb整板则是单独的一块板子,上面布满了更密集的元件焊盘,加工工艺更复杂,难度更大。

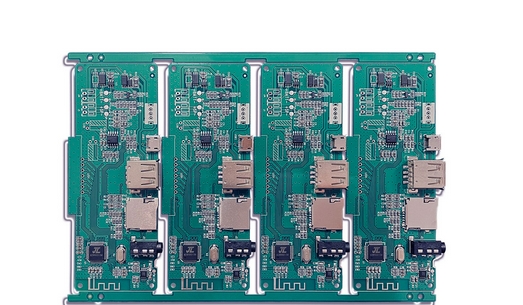

上图为pcb拼板加工制造而成的pcba,从图上可看出,元件数量比较小,工艺复杂程度较低

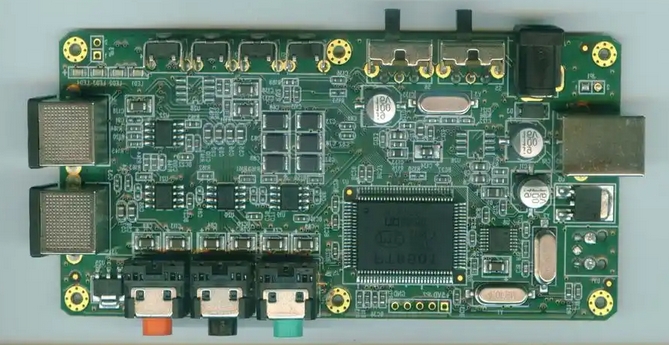

下图为pcb单板加工制造而成的pcba,从图上可看粗,元件数量多,间距密集,工艺复杂程度高
